Konfigurasi Static Routing Pada Router Pada Cisco Packet Tracer

Routing static adalah jenis routing yang dilakukan admin/pengelola jaringan untuk mengkonfigurasi informasi tentang jaringan yang dituju secara manual. Ciri-ciri routing statis adalah sebagai berikut: jalur spesifik ditentukan oleh admin jaringan. pengisian tabel routing dilakukan secara manual oleh admin jaringan. Langsung Tutorial Gan

Tutorial :

1. Siapkan Bahan2 Dan Buat Topologi Seperti Di Atas

• 3 Buah Router
• 2 Buah Client
• Router - Client : Kabel Cross
• Router - Router : Cross

2. Jika Sudah Kita Beri IP Pada Client Terlebih Dahulu Seperti Gambar Di Bawah

3. Jika Sudah Di Berikan IP Pada Client Maka Saatnya Konfigurasi Router Klik Router R1

Berikan IP Pada Interface Yang Terhubung Ke PC Client

Nanti Berubah Jadi Seperti Ini, Menandakan Bahwa Kabel Sudah Terhubung

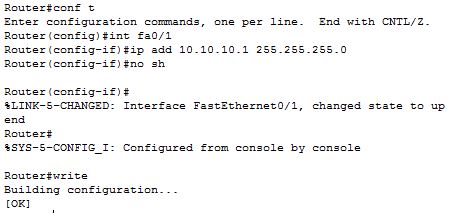

Berikan IP Juga Pada Interface Yang Terhubung Ke Router R2



4. Kita Konfigurasi Pada Router R2

Klik Pada Router R2





Konfigurasi Pada Interface Yang Terhubung Ke Router R1



Dan Terhubung





Konfigurasi Pada Interface Yang Terhubung Ke Router R3



5. Jika Sudah Kita Konfigurasi Router R3 Klik Routernya

Kita Konfigurasi Routernya



 Berika IP Dan Konfigurasi Seperti Di Atas Pada Interface Yang Terhubung Ke Router R2



 Lalu Nanti Akan Terhubung



Lalu Konfigurasi Untuk Interface Yang Terhubung pada Client Fungsinya Sebagai Gateway Buat Client



6. Jika Sudah Terkonfigurasi Semua Maka Nanti Hasilnya Akan Menjadi Seperti Gambar Di Bawah



7. Ini Belum Selesai Masih Saatnya Memberikan Route Nah Caranya Simak Baik Baik Ya Gan



 Klik Router R1



Maksud Di Atas Adalah :

ip route 20.20.20.0 255.255.255.0 10.10.10.2 Adalah

ip route [tujuan] [netmask tujuan] [gerbangnya] Artinya Mau Ke 20.20.20.0 Netmasknya 255.255.255.0 Lewatnya 10.10.10.2 Nah Paham Kan Gan?

Kita Konfigurasi Router R2

Nah Ini Juga Sama Gan



Kita Konfigurasi Router R3nya



Konfigurasi Untuk Router R3



8. Nah Jika Konfigurasi IP Dan Static Routenya Udah Maka Kita Test Clientnya Apakah Berhasil Konfigurasinya Dengan Lakukan PING Dari PC1 Ke PC0 Dan Ini Hasilnya



Sekian Dan Terima Kasih



Jika Ada Yang Kurang Jelas Silahkan Komentar Di Bawah

Tapi Jadilah Komentator Yang Cerdas
