Tutorial VLAN Pada Cisco Packet Tracer
Apa Itu VLAN?
VLAN adalah kelompok device dalam sebuah LAN yang dikonfigurasi (menggunakan software manajemen) sehingga mereka dapat saling berkomunikasi asalkan dihubungkan dengan jaringan yang sama walaupun secara fisikal mereka berada pada segmen LAN yang berbeda.
1. Persiapkan Terlebih Dahulu Topologi Dan Bahan2nya
- 1 Buah Router
- 1 Buah Switch
- 4 Buah PC Client
- Router - Switch : Kabel Straight
- Switch - PC Client : Kabel Straight
Misal Topologinya Seperti Ini
2. Beri IP Pada Masing PC Client Untuk :
- VLAN ID 10 : 192.168.10.0/24
- VLAN ID 20 : 192.168.20.0/24
Contoh IP Pada PC0
Contoh IP Pada PC1
Contoh IP Pada PC2
Contoh IP Pada PC3
3. Kita Setting Router Terlebih Dahulu Klik router0
4. Kita Konfigurasi Routernya Sebagai Gateway
Untuk VLAN ID 10
Write Untuk Menyimpan Konfigurasi Pada Router
Untuk VLAN ID 20

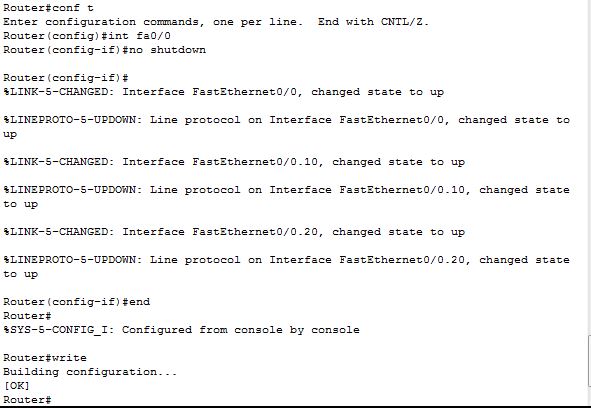

Mengaktifkan Jalur Ke Switch Dengan Memanggil Perintah no shutdown
5. Jika Sudah Maka Router Akan Menjadi Hijau
6. Jika Sudah Kita Buka Switch Dan Lakukan Konfigurasi Seperti Di Bawah. Jika Sudah Kita Buat Database VLAN Dengan Memanggil Perintah Konfigurasi Seperti Di Bawah
Membuat VLAN ID 10 Dengan Nama KARYAWAN
Membuat VLAN ID 20 Dengan Nama STAFF
7. Jika Sudah Membuat Database VLAN Maka Kita Masukkan Port2 Yang Terhubung Ke Internet Misal PC0 Tersambung Ke Interface FastEthernet0/2 Atau Fa0/2 Maka Kita Masukkan Ke VLAN ID 10 Dengan Konfigurasi Seperti Di Bawah
Konfigurasi Untuk PC0 Pada Switch Untuk PC1 Coba Sendiri Ya :D
Konfigurasi Untuk PC3 Pada Switch Memasukkan Ke VLAN ID 20
8. Kita Cek Apakah Pembuatan VLAN Database Sudah Jadi Dengan Memanggil Perintah show vlan brief
Sudah Jadi VLANnya Dan Port2 Juga Masuk Ke VLAN ID Masing2

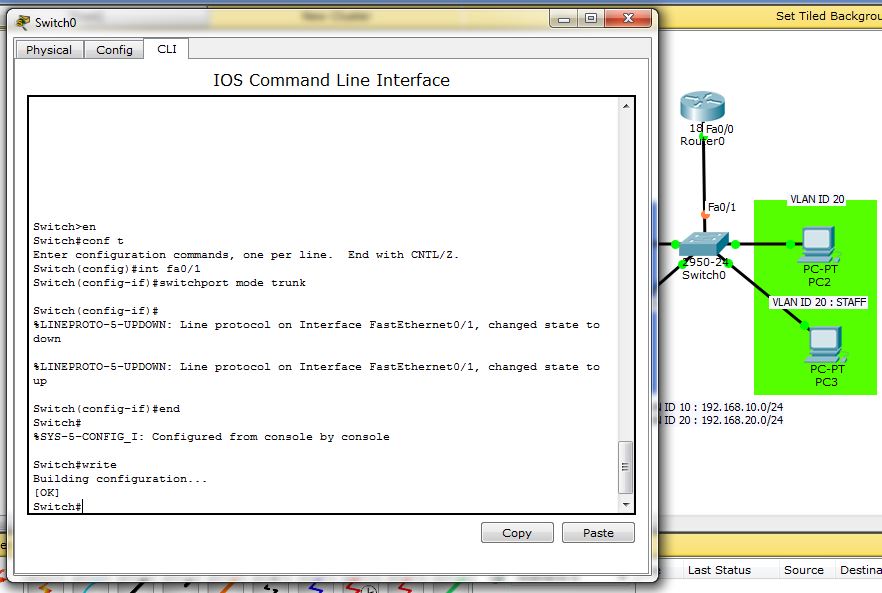

9. Nah Jika Sudah Lakukan Trunking Dari Switch Ke Router Dengan Memanggil Perintah switchport mode trunk
10. Jika Sudah Kita Test Apakah VLAN Berhasil
VLAN Berhasil
Sekian Dan Terima Kasih
